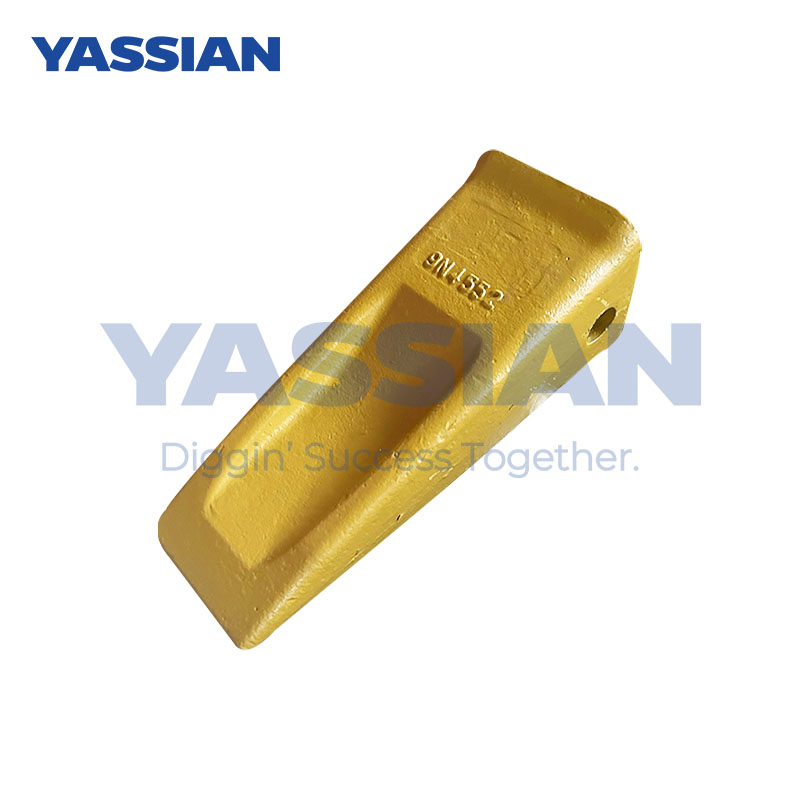

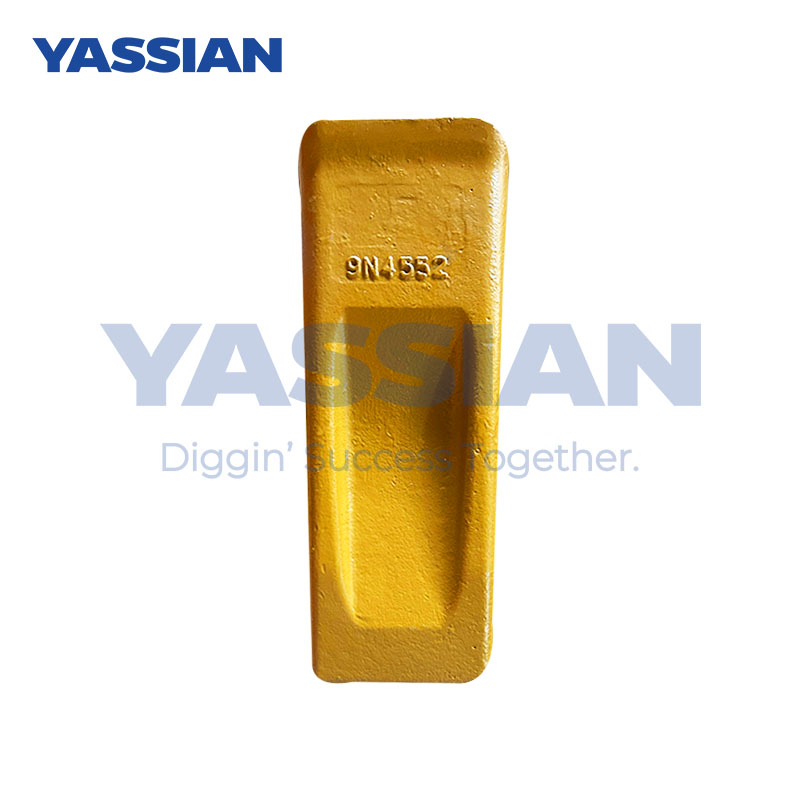

Remplacement des dents de godet lobcat 9N4552 Pièces de remplacement

Exigences spéciales pour les angles d'outils de différentes machines de construction

En raison de différences de caractéristiques fonctionnelles, d'objets de traitement et de conditions de travail, différentes machines de construction ont des exigences particulières pour la conception de l'angle d'outil, comme suit:

I. Machinerie de terrassement (bulldozers / chargeurs)

Mécanisme à triple ajustement de l'angle de pelle ‌

Angle plan (α) ‌: La plage réglable du bulldozer à pellets mobiles est de ± 65 °, permettant le déchargement latéral du sol (pelle oblique) ou l'opération à angle droit (pelle avant), et convient à la construction dans des terrains complexes.

Angle d'inclinaison (β) ‌: plage de réglage vertical 0 ° à 4,6 °, utilisé pour façonner les lits de route arqués ou le desserrer le sol dur pour empêcher la surcharge locale.

L'angle de pelle (γ) ‌: ajusté dynamiquement en fonction du sol du sol: pour le sol de grade I, un angle plus grand est pris pour réduire la résistance; Pour les classes II à III, l'angle est réduit pour améliorer la pénétration.

Ii Machinerie de transformation du bois

Stratégie d'angle de couteau différencié en bois doux et dur ‌

Coute de liège ‌: Un grand angle de râteau (20 ° à 25 °) est adopté pour réduire la déchirure des fibres, et un angle de bord hélicoïdal (30 °) est utilisé pour améliorer la douceur de l'élimination des puces.

Traitement en bois dur / contre-grain ‌: L'angle de râteau est réduit à 10 ° à 15 ° pour résister à l'écaillage. Pendant le traitement fin, l'angle de relief est augmenté à 12 ° à 15 ° pour réduire la surchauffe de friction.

Configuration spéciale pour la gravure de surface ‌

L'angle de déviation principal du moulin à billes est réglé à 90 ° pour améliorer l'ajustement de surface, et l'angle d'inclinaison de pointe adopte un angle d'hélice de 30 ° pour supprimer la formation de terrifiants.

Iii. Équipement de coupe en métal (tours / centres d'usinage)

1. Outils d'usinage rugueux

Angle de râteau / angle de relief ‌: Prenez une valeur plus petite (angle de râteau ≤ 6 °, angle de relief 6 ° - 8 °) pour améliorer la résistance à l'impact du bord de coupe

Angle d'inclinaison du bord ‌: l'angle positif (5 ° à 10 °) améliore la capacité de rupture des puces. Dans des conditions de vibration élevée, il peut être augmenté à plus de 10 °.

L'angle de déviation principal ‌: 30 ° à 45 °. Augmentez la largeur de coupe et combinez-le avec un grand rayon d'arc de pointe d'outil (R0,5 à 1 mm) pour disperser la charge thermique.

2. Outils d'usinage de précision

Angle de râteau / angle de relief ‌: Une augmentation de l'angle de râteau réduit la traînée et une augmentation de l'angle de soulagement à 10 ° à 12 ° réduit la friction

Angle d'inclinaison du bord ‌: angle négatif (-4 °) stabilise la coupe et l'angle de déviation principal est étendu à 60 ° à 75 ° pour réduire les vibrations radiales.

Angle de déviation secondaire ‌: Prenez une valeur plus petite (≤ 5 °) pour polir la surface et augmentez le rayon de la pointe de l'outil à R1-2mm pour améliorer la douceur.

3. Traitement spécial des matériaux

Alliage à forte dureté ‌: Angle de râteau négatif + combinaison d'angle de relief zéro (outils en carbure) améliore la résistance du bord.

Coupe de fil des matériaux conductrices ‌: S'appuyant sur les caractéristiques de l'usinage de décharge électrique, l'influence mécanique de l'angle est affaiblie.

Iv. Exigences pour des scénarios spéciaux communs

Points clés pour ajuster l'angle du couteau de scène

Coupe intermittente ‌ L'angle d'inclinaison du bord négatif améliore la résistance à l'impact et l'angle de soulagement est réduit pour maintenir la résistance

Pour le traitement des pièces à parois minces, l'angle de déviation principal est ≥ 75 ° pour réduire la force dorsale, et l'angle de déviation secondaire est augmenté pour éviter les vibrations et le flottement

Coupe à grande vitesse ‌ réduit légèrement l'angle de relief (pour le traitement du bois) pour améliorer la rigidité du bord de coupe

Remarque: Lorsque la rigidité du système est insuffisante, l'efficacité doit être sacrifiée pour assurer la stabilité - par exemple, dans le tournant des arbres minces, un angle de déviation principal de 90 ° + une conception de chanfreinage d'amortissement des vibrations est adopté.
