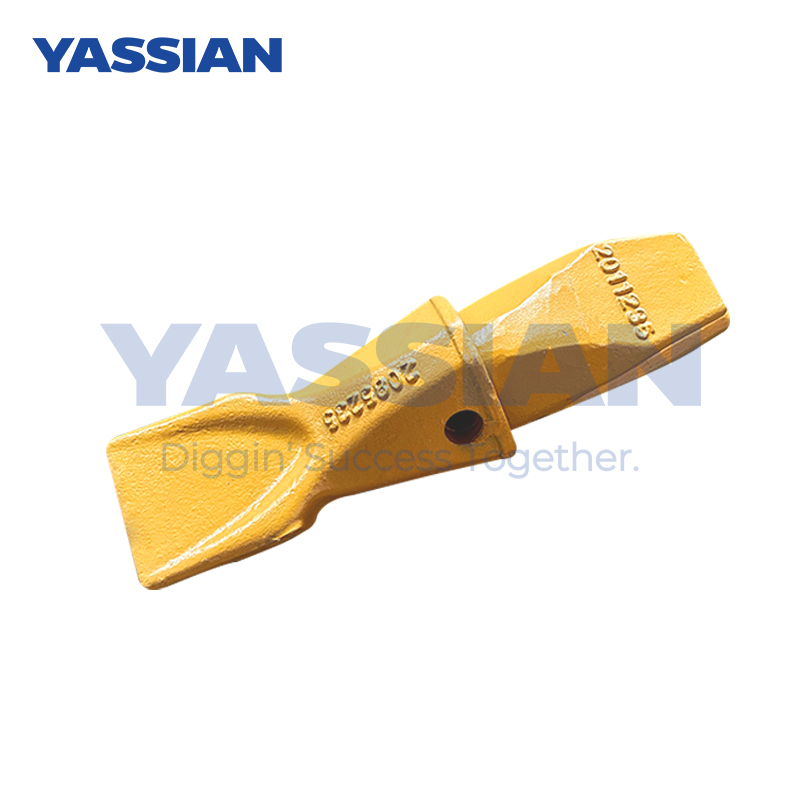

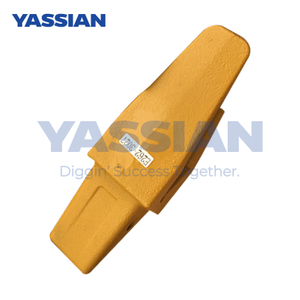

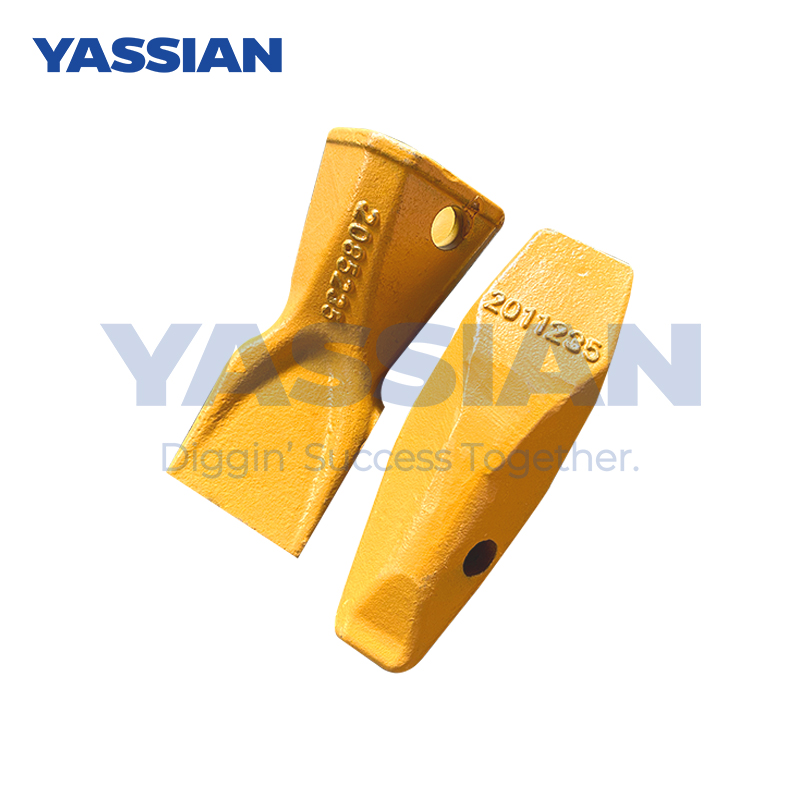

Conseils de seau 208-5235 201-1235 Earth Moving Equipment Pièces de rechange

Quels sont les types communs d'épingles

Les types et les caractéristiques courants des épingles sont les suivants:

1. Posérings broches

Broche cylindrique ‌

Structure cylindrique, utilisée pour fixer la position relative entre les pièces, transmettre un couple ou servir d'élément de protection contre la surcharge.

Un ajustement d'interférence (tolérance ± 0,02 mm) est nécessaire et la rugosité de surface doit être ≤ra0,4 μm pour assurer la précision du positionnement.

Scénarios applicables ‌: Traitement combiné, positionnement d'assemblage (tels que les guides-guides des machines).

Broche conique ‌

La conception de cône standard de 1:50 assure l'auto-verrouillage et l'anti-étincelle après insertion, et sa précision de positionnement répétée est plus élevée que celle des broches cylindriques.

L'installation nécessite une alésage à une profondeur de 80% à 85% pour l'insertion de la broche, avec un espace de 2 à 3 mm réservé à la tête pour le resserrement.

Scénarios applicables ‌: pièces fréquemment démontées (comme l'alignement des moisissures).

Ii Broches de connexion

Cotter ‌

Structure élastique en forme de U. Après insertion, la fin de la queue peut être ouverte pour verrouiller la position, empêchant le relâchement mais sujette à la déformation lorsqu'il est démonté.

Il est principalement utilisé pour fixer les boulons et les pièces d'arbre (comme la prévention du relâchement des écrous de roue).

Broche cylindrique élastique (broche à fente) ‌

Les pièces en acier roulées avec des rainures longitudinales génèrent un auto-verrouillage élastique sur les parois des trou d'extrusion, qui ont de fortes capacités anti-vibration.

Prend en charge le démontage et l'assemblage répétés, et possède de faibles exigences pour la précision des trous.

Arbre de broche ‌

Il est combiné avec une broche Cotter pour former une connexion à charnière, ce qui est pratique pour l'installation et le démontage et très fiable.

Application typique ‌: Connexion conjointe du bras de machines de construction.

Iii. Broches de fonction spéciale

Pin de sécurité ‌

Il se casse préférentiellement lorsqu'il est surchargé (dureté 30-36HRC) pour protéger les composants de transmission centrale.

Les manchons de broches sont souvent ajoutés pour empêcher une défaillance prématurée de compression.

Pin de ressort de type B ‌

Fabriqué en acier de printemps, il s'ouvre automatiquement et se verrouille après l'insertion. Il peut être démonté à plusieurs reprises et est facile à utiliser.

Tendance de substitution ‌: Remplacement progressivement des broches de Cotter traditionnelles (telles que la fixation de l'arbre des broches de machines agricoles).

Bereso ‌

La fin est équipée d'une fente de carte de sécurité, spécialement conçue pour les connexions en treillis, avec une résistance au cisaillement de ≥800 MPA.

La direction d'installation doit être standardisée en couches en fonction du nombre de lignes (par exemple, pour les lignes intérieures, insérer à l'intérieur).

Iv. Types de dérivés de thread

Pin cylindrique à filetage interne ‌

Diamètre ≥ 6 mm, avec des trous filetés à la queue pour un démontage facile des trous aveugles.

Pin de cône de queue à vis ‌

La conception composite conique et filetée combine une précision de positionnement élevée avec une résistance aux vibrations.

Remarque ‌: La sélection doit prendre en compte la précision de positionnement (épingles cylindriques / coniques), la fréquence de démontage et d'assemblage (broches de type B / épingles élastiques) et chargement en état de fonctionnement (broches de sécurité / broches Bailey).
