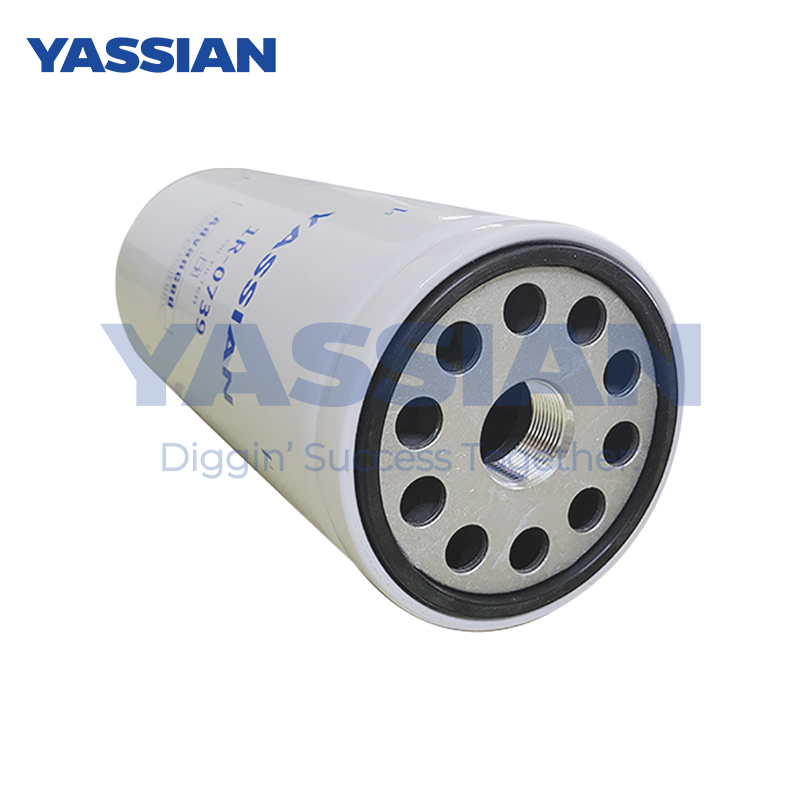

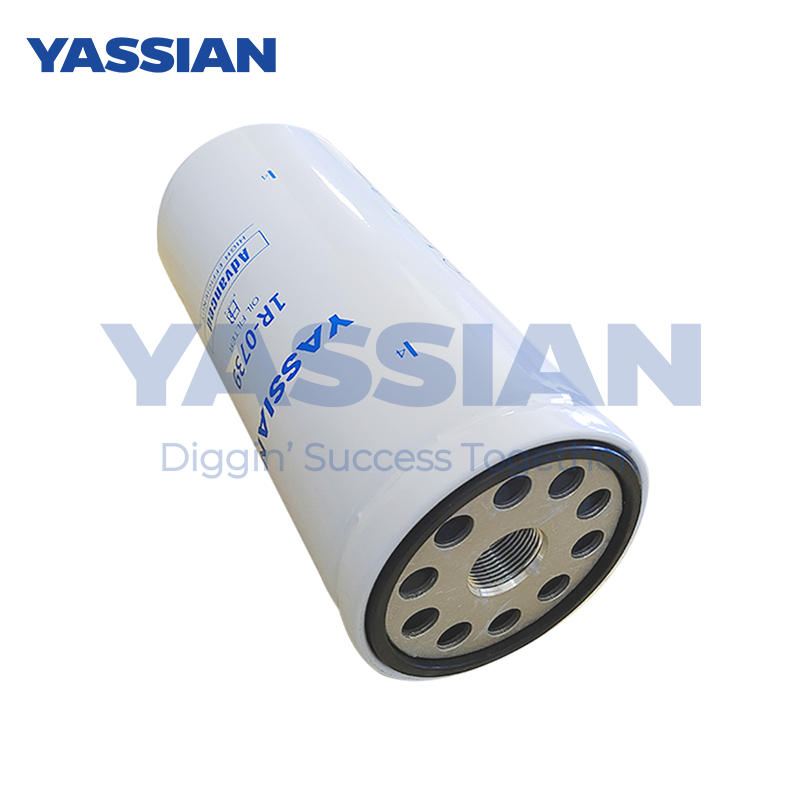

Remplacement du filtre Élément de filtre à huile hydraulique 1R-0739 Filtre hydraulique

   Spécification de conception pour le système de filtre hydraulique à haute pression

     Étant donné que l'évaluation de la pression du système hydraulique de machines de construction dépasse 45 MPa, les filtres sont confrontés à des exigences de fiabilité plus strictes. Sur la base de la norme ISO 4406-2017 et en combinaison avec le dernier livre blanc technique de Bosch Rexroth, cet article compose systématiquement les points clés de la conception dans des environnements à haute pression.

Contenu de base ：

1. Sélection des matériaux

La coquille doit être en aluminium forgé AL 6082-T6 (résistance à la traction ≥310 MPA) ou en acier inoxydable 316L

Le matériau du filtre doit de préférence être une membrane composite en fibre de verre (β₅ ≥1000), et la pression de rafale doit être ≥ 1,5 fois la pression maximale du système

2. Optimisation structurelle

Spécification du couple d'installation pour la conception de type spin-on (60 ± 5N · m pour le thread M20)

La pression d'ouverture de la soupape de dérivation intégrée est fixée à 0,35 ± 0,02 MPA

3. Vérification des performances

Passé 100 000 tests d'impulsion de pression (25-45 cycles MPa)

Capacité de maintien de la saleté ≥ 15 g / cm³ (testé conformément à la norme ISO 16889)
