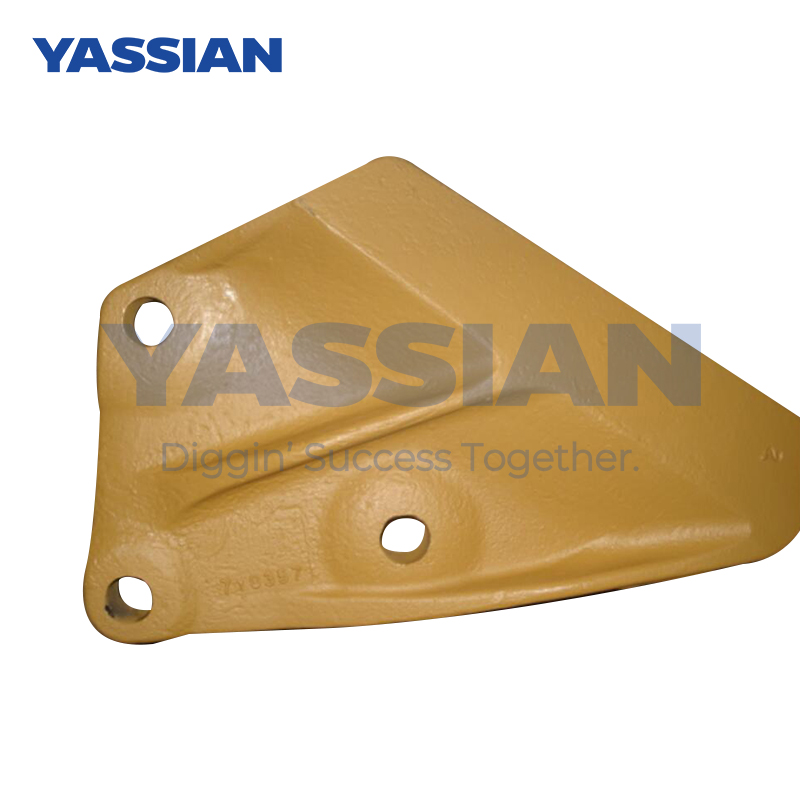

Pièces d'usure de seau 7y0357 Équipements de déplacement de la Terre Pièces de rechange

Définition de la hauteur des chaînes de machines de construction

Les points de définition de base et les points techniques de la hauteur des chaînes de machines de construction sont les suivants:

La définition du pas de chaîne est ‌

Le pas de chaîne se réfère à la distance entre les points centraux des mêmes bus latéraux de deux rouleaux adjacents à l'état de tension ‌ (unité: millimètres / mm). Ce paramètre est la référence principale pour la conception de la chaîne, affectant directement la correspondance de transmission, la capacité de chargement et la durée de vie.

La signification ingénierie de la hauteur ‌

Ajustement de transmission ‌

Le pas doit correspondre avec précision le profil dentaire du pignon (déviation ≤ 1%), sinon il provoquera un saut dentaire et une usure anormale.

code

Copier de code

Exemple: 08b Pitch de chaîne 12,7 mm → Assormis avec des pignons du même pas

La capacité de charge est associée à ‌

La hauteur est positivement corrélée avec la charge de traction ultime, par exemple

Chaîne 04C-1 ‌: Pitch 6.35 mm → Charge maximale 3,5kn

32B Chain ‌: Pitch 50,8 mm → Charge ultime 250,4kn

Norme du système de taille ‌

Comparaison de pas standard traditionnelle

Numéro de chaîne ‌ ‌ Pitch (mm) ‌ ‌ Scénario applicable ‌

25 (ANSI) 6,35 Transmission de composants de précision

40 (ANSI) 12.7 Convoyeur, équipement de taille moyenne

20A (GB) 31,75 Chaîne de conduite principale de la grue

32b (ISO) 50,8 Chaîne lourde pour les machines miniers

(Insérez les exemples de table et de scène de comparaison du modèle ici)

Remarques de spécification spéciales ‌

L'écart de pas du pignon ‌: la hauteur réelle du pignon doit avoir une erreur de pas plus de 0,1% avec la chaîne; Sinon, il accélérera l'usure.

Conception non standard ‌: La hauteur de la chaîne minière peut atteindre jusqu'à 92 mm (comme le modèle 26 × 92 mm), adapté à des charges extrêmement lourdes.

(L'illustration montre la méthode de mesure de la distance du centre des rouleaux et l'influence de la déviation de hauteur)

Points clés pour la sélection ‌

Lors du choix de la hauteur, il est nécessaire de confirmer de manière synchrone:

Diamètre du rouleau (affectant la résistance à l'usure, par exemple, le diamètre du rouleau 16B est de 15,88 mm)

Largeur intérieure de la section interne (déterminée par l'espace avec la plaque de chaîne, par exemple, la largeur intérieure d'une chaîne 12A est de 11,68 mm)

Classification du scénario d'application

Charge légère ‌ (<3KN): Sélectionnez une chaîne de petite coupe (par exemple 03B / 6,35 mm)

Charge lourde ‌ (> 100kn): sélectionnez de grandes chaînes de tangage (par exemple 24b / 38,1 mm)

AVERTISSEMENT ‌: Il est strictement interdit de mélanger des chaînes de différentes normes (telles que l'ANSI et l'ISO) dans les machines de construction, car cela peut entraîner une défaillance de maillage.
