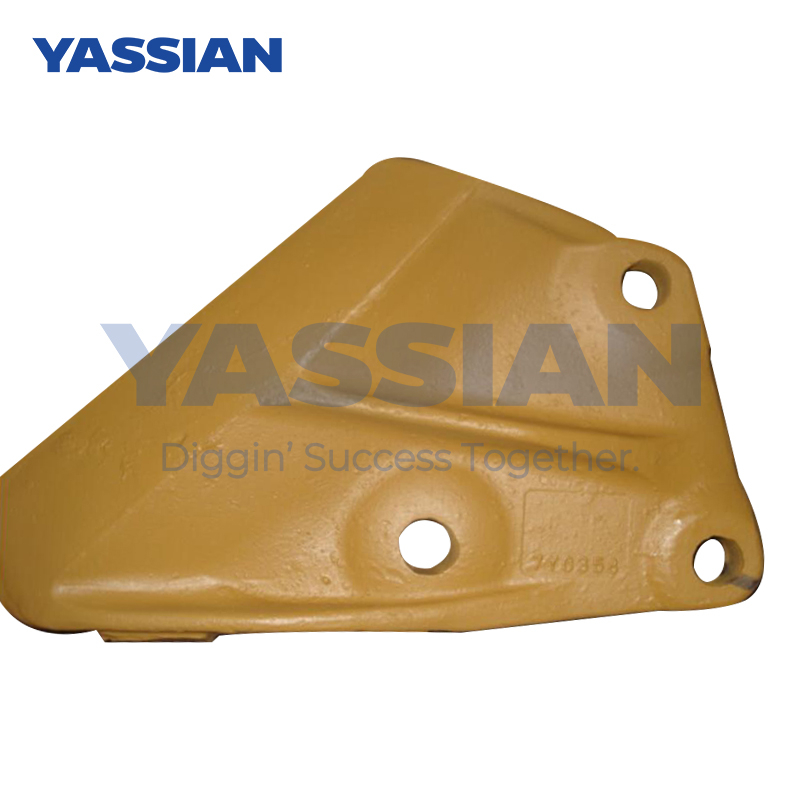

Excavator Bucket Dentans Professers près de moi 7y0358 Earth Moving Equipment Pièces de secours

L'influence du diamètre des rouleaux dans les chaînes de machines de construction

Le diamètre des rouleaux dans les chaînes de machines de construction affecte directement la stabilité de la transmission, la durée de vie de la résistance à l'usure et la capacité de charge. Les influences principales sont les suivantes:

I. Portez une résistance et une durée de vie

Une augmentation du diamètre améliore la résistance à l'usure ‌

Plus le diamètre du rouleau est grand, plus la zone de contact avec la rainure dentaire du pignon est grande, plus la pression par unitaire est faible et plus le taux d'usure est considérablement lent. Par exemple:

Diamètre de rouleau de chaîne 06B ‌6,35 mm‌ → Convient à la charge légère

Diamètre de rouleau de chaîne 32A ‌28,58 mm‌ → Préféré pour l'équipement d'exploitation lourde

Contrôle d'usure ‌

La quantité d'usure δ a une relation linéaire avec la durée de vie T, et la durée de vie fiable augmente avec l'augmentation du diamètre du rouleau. Pour les machines de construction, il est recommandé que le diamètre des rouleaux soit ≥ 15 mm (comme 15,88 mm pour les chaînes 16B) pour assurer un fonctionnement fiable à long terme.

Ii Impact sur les performances de transmission

Maison de la douceur ‌

Le diamètre du rouleau doit correspondre précisément au profil dentaire du pignon.

Trop petit diamètre ‌: Cela entraîne une clairance de maillage excessive, provoquant la tremblement de la chaîne et le risque de saut de dents

Diamètre excessif ‌: augmente les interférences et le frottement avec les rainures de dent de pignon, entraînant une diminution de l'efficacité de transmission

Exemple: 08B Diamètre de rouleau de chaîne ‌7,77 mm‌, doit être apparié avec des pignons de la même spécification (tolérance ≤ 0,1 mm)

Bruit et choc ‌

Un diamètre de rouleau raisonnable peut réduire le bruit de choc de transmission. Dans les scénarios à charge lourde (comme les excavateurs), il est conseillé d'utiliser des rouleaux de grand diamètre (tels que les chaînes 20B ‌12.07 mm‌) pour réduire la vibration causée par la chaîne frappant le pignon.

Iii. Corrélation de capacité de charge

Modèle de chaîne ‌ ‌ Diamètre du rouleau (mm) ‌ ‌ Charge ultime (KN) ‌

04b‌ 4.45 8.0

16b‌ 15.88 78.0

32b‌ 25,4 250,4

Remarque: Une augmentation du diamètre des rouleaux peut partager une contrainte de traction plus élevée et améliorer la résistance à la traction de la chaîne

Iv. Conception d'adaptation environnementale

Environnement de poussière ‌: La chaîne d'huile d'huile (comme le type 428) adopte un rouleau de grand diamètre + une structure d'anneau d'étanchéité pour empêcher le sable et la poussière d'entrer dans l'espace charnière

Scénario de corrosion ‌: Les rouleaux en acier inoxydable (diamètre ≥10 mm) prennent en compte à la fois la résistance à la corrosion et les exigences de chargement

Conditions de fonctionnement à basse température ‌: Le diamètre des rouleaux en acier en alliage doit être augmenté de 5% à 10% pour compenser le changement de fragilité du matériau

Règle de sélection ‌: Le diamètre des rouleaux doit être de ‌0,3 à 0,35 fois le pas de chaîne ‌ (par exemple, une chaîne de pas de 12,7 mm avec des rouleaux de 4,45 mm). L'écart par rapport à cette plage entraînera une diminution de l'efficacité de transmission ≥ 15%.
